一、用途
煤矿瓦斯管抽放系统存在着大量的积水和沉积物，经常造成管路堵塞，抽排不畅，使系统负压升高，抽排电动机扭矩增大，抽放效率大幅度降低，使安全生产受到严重威胁。

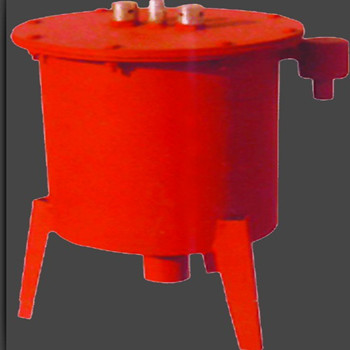

负压自动排渣放水器，就是对以上问题研制的实用新型产品。负压自动排渣放水器集排渣，放水为一体，自动进行排渣放水（不用电），始终保持管路畅通，保障了安全生产。
二、使用范围及结构特点
该装置主要适用于煤矿井下瓦斯管道负压抽放系统与瓦斯抽放管路可串联连接，也可并联连接。
该装置可串、并联接在采煤工作面及掘进工作面巷道内使用，也可串、并联接在钻孔竖管下口及龙门管下端和管路的低凹处使用。也可以安装在地面瓦斯抽排站使用，并且及时自动排渣，放水效果良好，性能稳定可靠，维修量小，使用寿命长，是人工操作无法比拟的理想的自动排渣放水装置。
卧式放水器的使用方式只用于并接在管路上，适用于空间狭小的管路的低凹处放水使用。
立式放水器的使用方式可串，可并在管路上使用，其中立式放水器分为自动排渣放水器和自动放水器二种，其外型尺寸基本相同，区别只在连接方式，串接的放水装置为法兰联接，并接的放水装置为扎管联接。
三、产品优点
1）降低工人的劳动强度
2）维修量小，使用寿命长
3）负压放水器结构简单，运行安全可靠
4）采用不锈钢浮子，工作性能稳定。
5）放水量大，能防止大块煤渣堵塞放水口。
