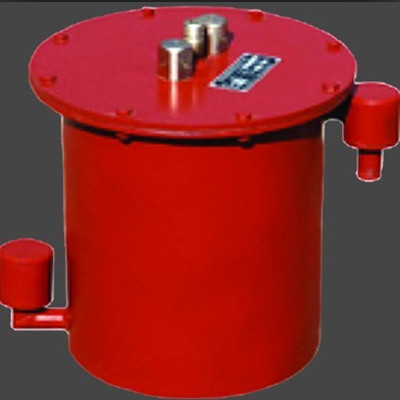

点击图片查看原图
一、产品的结构
负压自动放水器主要由通大气阀1、负压平衡管2、托盘3、侧导向杆4、磁铁5、中心导向杆6、外筒7、放水阀保护罩8、放水阀9、导向座10、浮漂11、进水阀12等组成。
二、参数性能
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
外形尺寸与重量
外形尺寸（长×宽×高）： 415*330*440 mm
重 量： 约31kg
抽采（抽放）管路用的负压自动放水器速度与管路内积水多少有关，因使用场合要求各不相同，也可按用户需求生产订做，欢迎您的选择。
三、工作原理
放水器的进水管和负压平衡管均与瓦斯管路连通，负压平衡管和进水阀开启，在瓦斯管路负压的作用下放水阀处于关闭状态。此时瓦斯管路的水可通过进水管流进放水器，浮漂将随着水位上升而上升，筒内与大气相通，进水阀关闭。
在积水的静水压力作用下，放水阀被打开，开始放水。放水速度取决于筒内液面高度和放水管直径的大小。随着水的不断流出，浮漂下降，使负压平衡管开启，放水器重新与瓦斯管路连通，通大气阀与放水阀在大气压力作用下关闭，浮漂位置又处于初始状态。如此周而复始，实现自动放水。
